Immer einen Zug voraus - FINDEN SIE BEI UNS DIE RICHTIGE LÖSUNG FÜR IHRE FORM!
Seit 1976 bieten wir Lösungen an bei der Entformung und der Realisierung von Bewegungsabläufen in Spritzgießprozessen durch unser stetig wachsendes Repertoire an Klinkenzügen. Heute umfasst unser Sortiment bis zu 90 Klinkenzügen wie Rund-, Flach-, Haken-, Sperrklinken oder Doppelhubklinkenzügen und bietet eine enorme Variantenvielfalt und nahezu unendliche Kombinationsmöglichkeiten. Individuelle, kundenspezifische Sonderlösungen ermöglichen unseren Kunden Vorteile hinsichtlich Wirtschaftlichkeit und Produktionssicherheit und machen uns zum Technologieführer am Markt.
Rund- Klinkenzug Z3:
Innerer Einbau für individuelle Lösungen
Der Rundklinkenzug Z3 ist speziell für den inneren Einbau in Werkzeugen konzipiert. Seine Stärken zeigen sich besonders beim Realisieren einer zweiten Trennebene beim Öffnen von Spritzgießwerkzeugen. Darüber hinaus ermöglicht der Z3 die gesteuerte Bewegung von zwei Auswerferpaketen. Dank seines platzsparenden Designs kann der Rundklinkenzug Z3 effizient im Inneren des Werkzeugs integriert werden und ist in verschiedenen Baugrößen und Verfahrwegen erhältlich.
Flach- Klinkenzug Z4:
Flexibilität und Sicherheit für den Produktionsprozess
Die Klinkenzugreihe Z4 zeichnet sich durch ihre hohe Anpassungsfähigkeit an unterschiedliche Kundenanforderungen aus.
Der Flachklinkenzug erlaubt es, unterschiedliche Bewegungswege und Trennebenen innerhalb einer Form präzise und effizient zu steuern. Dies führt zu einer erhöhten Produktionssicherheit und verbessert die Flexibilität in der Werkzeugkonstruktion. Der Z4 erfüllt speziell die Anforderungen, kleine Hübe exakt auszuführen, eignet sich für schnelllaufende Werkzeuge und ist die platzsparende Lösung.
Haken-Klinkenzug Z5:
Der robuste und zuverlässige Begleiter
Entwickelt in drei verschiedenen Größen, zählt er zu den ältesten und bewährtesten Produkten in unserem Sortiment. Mit dem Klinkenzug Z5 lassen sich mechanische Plattenbewegungen komfortabel und zuverlässig definieren.
Der Klinkenzug Z5 verriegelt die zu bewegende Formplatte in der gewählten Formhälfte und wird nach Erreichen des konstruktiv festgelegten Öffnungsweges durch die Kurvenleiste gelöst. Die Kurvenleiste, innerhalb der Halteleiste stufenlos einstellbar, bestimmt den Zeitpunkt der Entriegelung. Sobald sich die Spritzgießform wieder geschlossen hat, drücken die Blattfedern den Klinkenhebel in seine Ausgangsstellung zurück.
Sonderlösungen
So individuell wie die Werkzeuge sind auch die Lösungen, um Bewegungsabläufe zu realisieren. So gibt es neben dem umfangreichen Programm und den vielfältige Kombinationsmöglichkeiten auch die kundenspezifische Auslegung von Klinkenzuganwendungen und Sonderabmessungen bei allen Varianten.
- Doppelhubklinkenzug Z4-19: erhältlich mit und ohne Verzögerung. Mit ihm lassen sich drei Trennebenen realisieren.

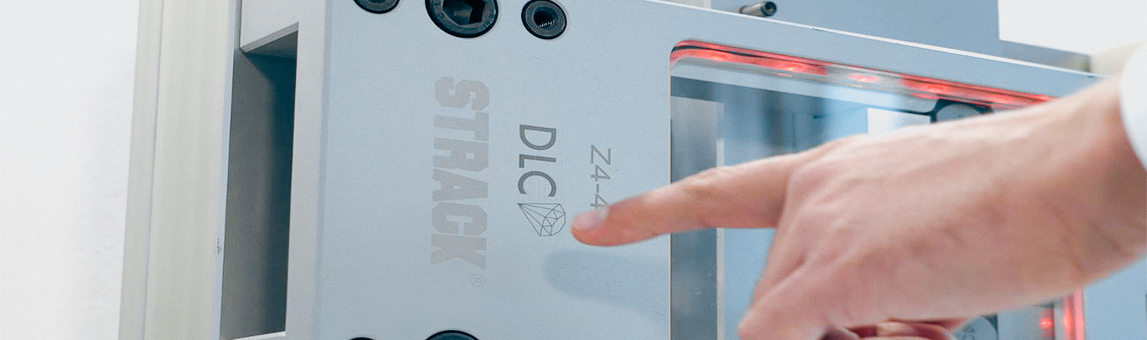

- Klinkenzug Z4-40: für den Großformenbau, mit zwei Klinkenzügen lassen sich 16 Tonnen bewegen.
- Klinkenzug Z4-23: für Anforderungen von kleinen Hüben, bei denen die Funktion vom Z4 und Z6 in einem Klinkenzug vereint sind.
Merkmale
- DLC Beschichtung auf Rasten und Sperren zur verbesserten Laufeigenschaften
- Bauteile und Ersatzteile sind direkt im Webshop erhältlich
- komfortabel abrufbaren CAD-Daten auf der Homepage
