设计和功能

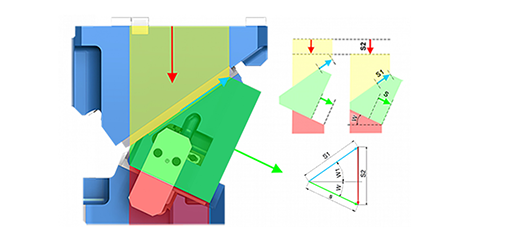

滑块用于将压力从垂直方向传递到模具所需的工作方向。滑块的标准角度从 0° 到 75°,增量为 5°。滑块(绿色)在滑块支架(黄色)上导向。驱动装置(红色)决定动作方向。滑块体上有一个工作面,用于安装工具架(冲头、切割刀片、夹钳等)。为实现更大的动力传输,滑块行程大于工作滑块行程。滑块的运动轨迹形成滑块图,也可在 CAD 数据中找到。

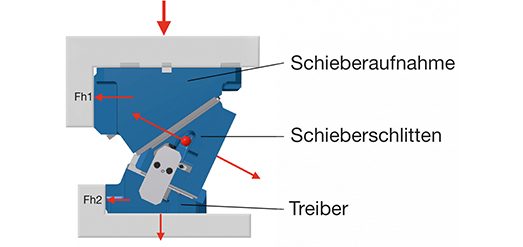

模具中的主要部件和安装情况
为了以最佳方式传递工作力,必须消除 FH1 和 FH2 以及模具中驱动装置和滑块安装支架上的力。

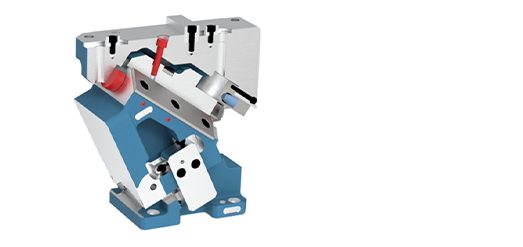

LOCK-OUT SYSTEM
获得专利的 SN5654 锁定系统在整个滑块系列中都有配备,可在加工过程中锁定相应的滑块。这样就消除了规定的导轨间隙,实现了在小公差范围内的精确加工。

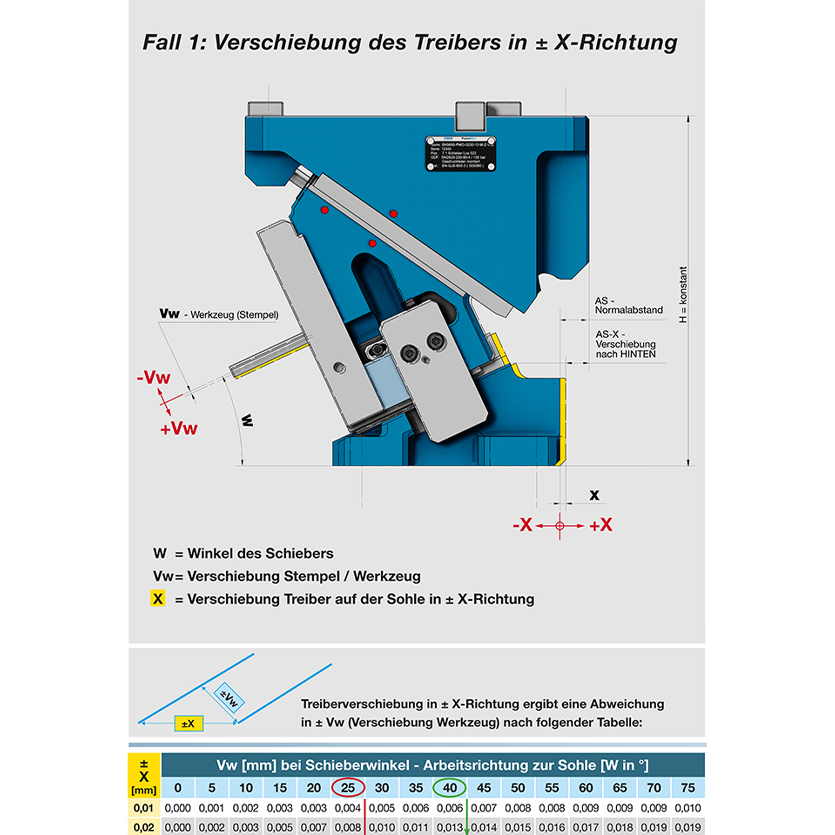

改变位置的影响

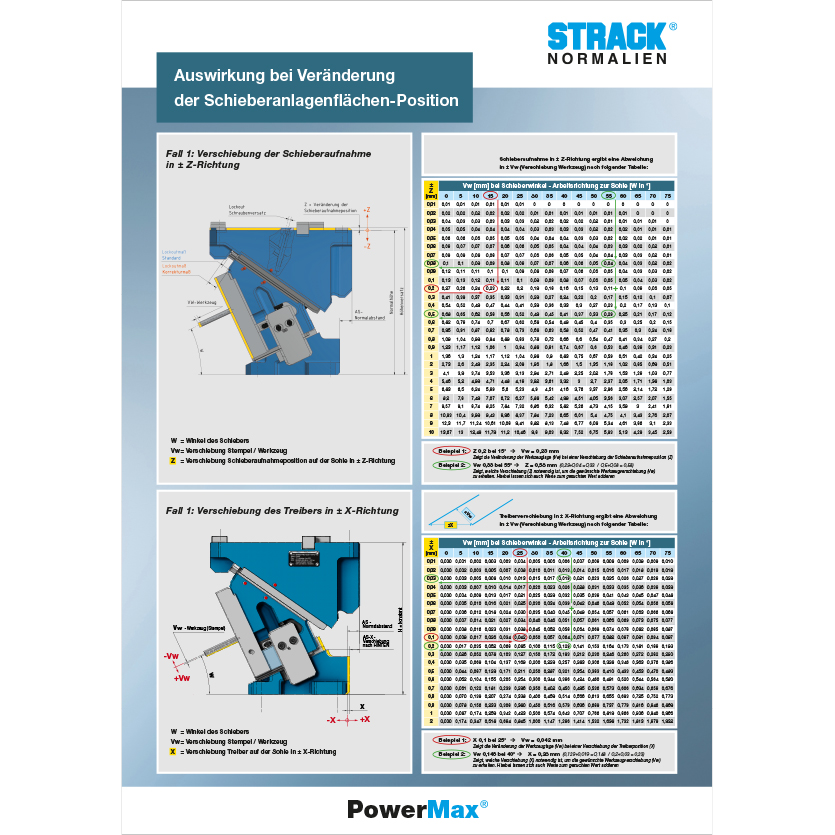

使用我们的海报来计算改变驱动器接触位置或滑块接触面的效果。
